მაღალი სიზუსტის 6 ღერძიანი რობოტული ავტომატური ბოჭკოვანი ლაზერული შედუღების მანქანა
აღჭურვილობის მახასიათებლები:
1. რობოტული მოძრაობის გამოყენება, შესაფერისი დიდი ფორმატის სივრცის შედუღებისთვის, შეიძლება იყოს ექვსღერძიანი შეერთება.
2. შეუძლია შედუღება ნებისმიერ სივრცეში, ნამდვილად გააცნობიეროს ნებისმიერი ტრაექტორიის ავტომატური შედუღება სივრცეში.
3. მაღალი გამეორების სიზუსტე, შედუღების გამეორება მრავალჯერ შეცდომების გარეშე, შედუღების ხარისხი უფრო სტაბილურია.
4. მას შეუძლია ჩაანაცვლოს ხელით მუშაობა და ლაზერით შედუღოს რთული და საშიში ველები.
გამოყენების სფეროები:
ავტომობილის კორპუსი, ავტომობილის ფოლადის ფირფიტა, გადაბმულობის ფირფიტა, რთული და კომპლექსური შედუღების ველები, მიკროელექტრონული კომპონენტები, ზუსტი ნაწილები, მაღალი ხარისხის ციფრული კომპონენტები, ბოჭკოვანი ოპტიკური კონექტორები, სამედიცინო მოწყობილობები, დიდი ფორმის შედუღება, ინექციური ჩამოსხმა და სხვა შედუღება.
რობოტი ლაზერული შედუღების მანქანა
პროფესიონალური შედუღების გადაწყვეტა
მავთულის მიმწოდებელი და შედუღება კონცენტრირებულია მართვის პედლზე
რობოტის პოზიციონირების სიზუსტე 0.08 მმ
Raycus Max JPT IPG ლაზერის წყარო სურვილისამებრ
მთელი სისტემის პერსონალიზაცია
| პროდუქტის დასახელება | რობოტის ავტომატური ლაზერული შედუღების მანქანაMLA-W-A01 |
| ტალღის სიგრძე | 1070+/-10 ნმ |
| ლაზერული სიმძლავრე | 1000W 1500W 2000W 3000W |
| სიმძლავრის რეგულირება | 10-100% |
| ბოჭკოს სიგრძე | სტანდარტული 10 მ ან მიუთითეთ |
| სამუშაო მეთოდები | CW/პულსური |
| სიჩქარის დიაპაზონი | 0-120 მმ |
| შედუღების სისქე | 0.5-6 მმ |
| შედუღების უფსკრულის მოთხოვნა | < 1 მმ |
| მოდულაციის სიხშირე | 20 კჰც |
| ჩართვის/გამორთვის დრო | 20 აშშ |
| სამუშაო ტემპერატურა | 15-35 ℃ |
| კვების წყარო | 220 ვ/50 ჰც/30 ა |
| გაციების მეთოდები | ჩაშენებული წყლით გაცივებული |
| მანქანის ზომა | 990*540*1030 მმ |
მარტივი მართვა
მოსახერხებელი გამოყენების კონტროლერი ბოჭკოვანი ლაზერული შედუღების ინსტრუქციებთან მარტივი თანამშრომლობისთვის
კონტროლის ინტეგრაცია
მართვის კარადის ინტეგრაცია მავთულის მიწოდების ფუნქციის კონტროლია. ლაზერის სიმძლავრე შეიძლება ნელა გაიზარდოს და დაიკლოს ზედმეტი დაწვის თავიდან ასაცილებლად. ნელი აწევა და დაწევა განსაკუთრებით ხელსაყრელია თხელფირფიტოვანი შედუღებისთვის. როდესაც მანიპულატორი ასრულებს მუშაობას, ფირფიტაზე შედუღება, როგორც წესი, უფრო ადვილია.
ლაზე ინტეგრაცია
ლაზერულ სისტემაში შედუღების პარამეტრების რეგულირების გარდა, მას ასევე აქვს თითოეული სისტემის სტატუსის ინდიკატორის ნათურის, ელექტრო წყლის შეცვლის და ლინზის დასაცავად ავტომატური შეხსენების ფუნქციები.
head-ის ინტეგრაცია
ინტეგრირებული შედუღების თავი, CCD თავზე, რეგულირებადი სიმძლავრე, ავტოფოკუსი, მოსახერხებელი მუშაობა.
მარტივი მართვა
სწავლების გულსაკიდის ღილაკები მარტივი და ადვილად გასაგებია, ხოლო სწავლების პროგრამირების სწრაფად შესწავლა და გამოყენება შესაძლებელია. თუ ოპერაცია არასწორია, მოწყობილობა ავტომატურად ჩერდება აღჭურვილობის დაზიანების რისკის თავიდან ასაცილებლად.
ეფექტურად მუშაობა
დაპროგრამების შემდეგ, მისი გამოყენება მუდმივად შეიძლება. MavenLaser-ის რობოტის მკლავი უზრუნველყოფს 24 საათიან უწყვეტ მუშაობას მაღალი სიზუსტით და სიჩქარით. სრულად ავტომატიზირებული მუშაობით, რობოტს შეუძლია დღეში 2-3-ზე მეტი ადამიანის სამუშაო დაასრულოს.
დაბალი ფასი
ერთჯერადი ინვესტიცია, გრძელვადიანი სარგებელი. MavenLaser რობოტის მომსახურების ვადაა 80,000 საათი, რაც 9 წელზე მეტი ხნის 24-საათიანი შეუფერხებელი მუშაობის ეკვივალენტურია. ის მნიშვნელოვნად ზოგავს შრომისა და პერსონალის მართვის ხარჯებს და წყვეტს ისეთ პრობლემებს, როგორიცაა კადრების დაქირავების სირთულე.
უსაფრთხო და საიმედო
MavenLaser-ის რობოტის მკლავი აღჭურვილია ფოტოელექტრული უსაფრთხოების ზომებით. როდესაც უცხო ობიექტები სამუშაო ზონაში მოხვდება, მას შეუძლია ავტომატურად გააფრთხილოს და შეაჩეროს მუშაობა, რათა თავიდან აიცილოს მუშაკში შემთხვევითი დარტყმა.
უსაფრთხო ენერგია და სივრცე
MavenLaser-ის ავტომატიზაციის აღჭურვილობის ხაზის განლაგება მარტივი და მოწესრიგებულია, მცირე ფართობი აქვს, ხმაურის გარეშეა, მსუბუქი და ძლიერი რობოტის მკლავი, დაბალი ენერგომოხმარება, ენერგოდაქსონება და გარემოს დაცვა.

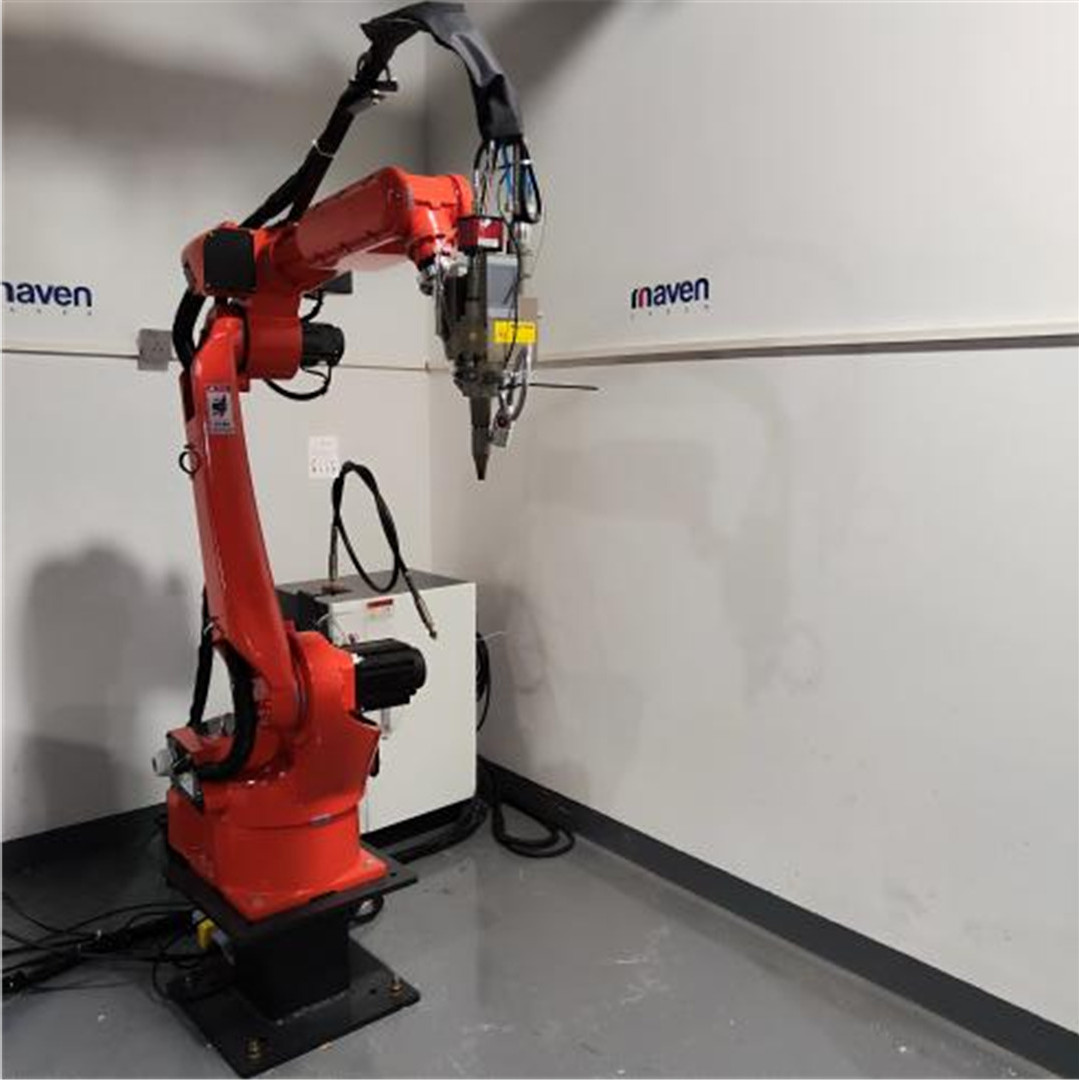

რობოტის მკლავი
რობოტის მკლავი დამზადებულია ალუმინის ჩამოსხმისგან CNC ცენტრის მეშვეობით, ხოლო ზედაპირი შესხურებულია ლამაზი ეფექტის მისაღწევად.
დაცული კაბელის ხვრელი
რობოტის მკლავს აქვს კაბელის ნახვრეტები, რომლებიც ლამაზია და არ აფერხებს მანიპულატორის მუშაობას, ტრაქეის ბოლო კი პორტისა და მონაცემთა კაბელის კონექტორისთვისაა განკუთვნილი.

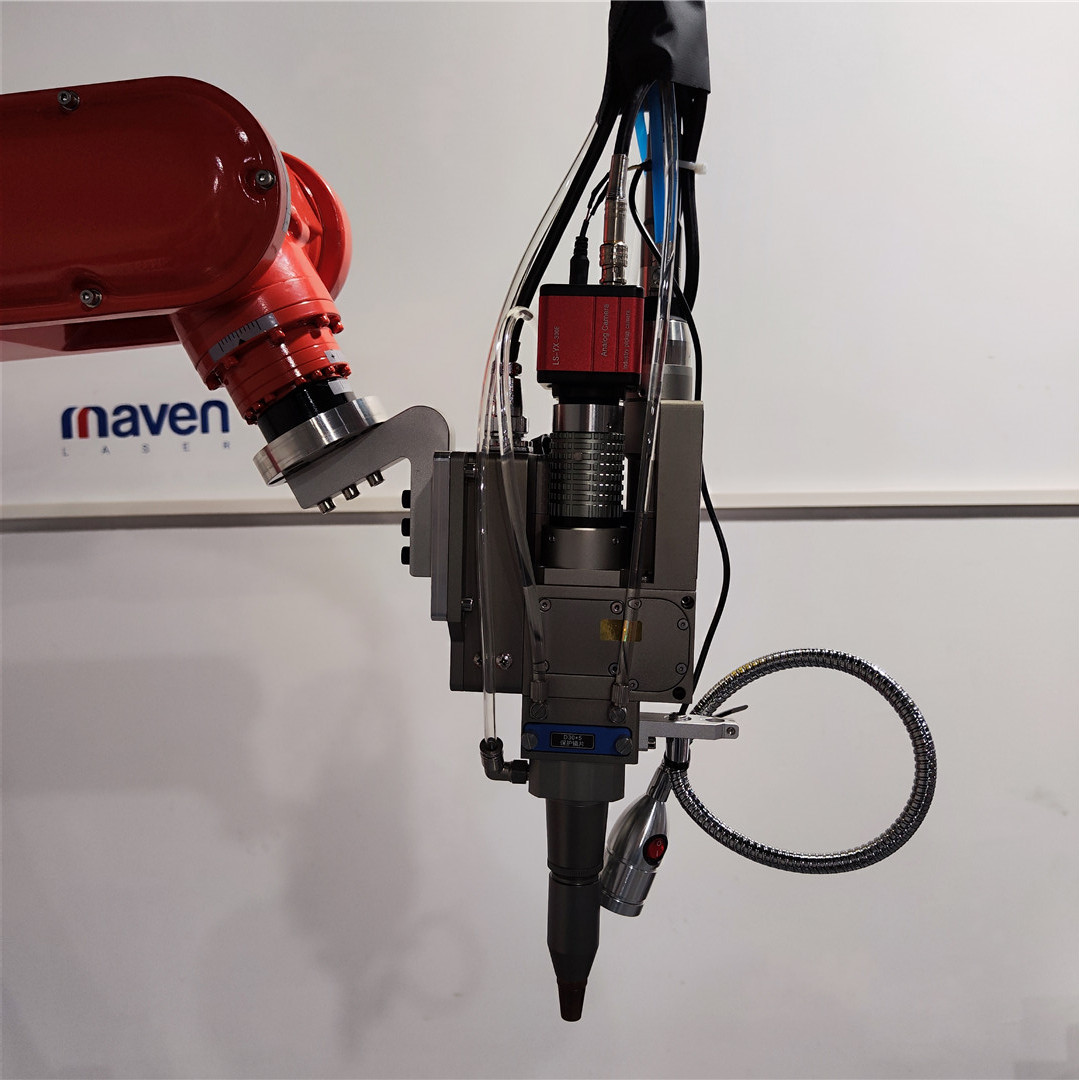

რობოტის შედუღების იარაღი
მოქნილია შედუღების ამოცანების შეცვლისთვის, შედუღების იარაღის სიგრძის მორგებაა შესაძლებელი, მავთულის მიწოდება უფრო სტაბილურია და მას შეუძლია რთული სამუშაოების შესრულება.

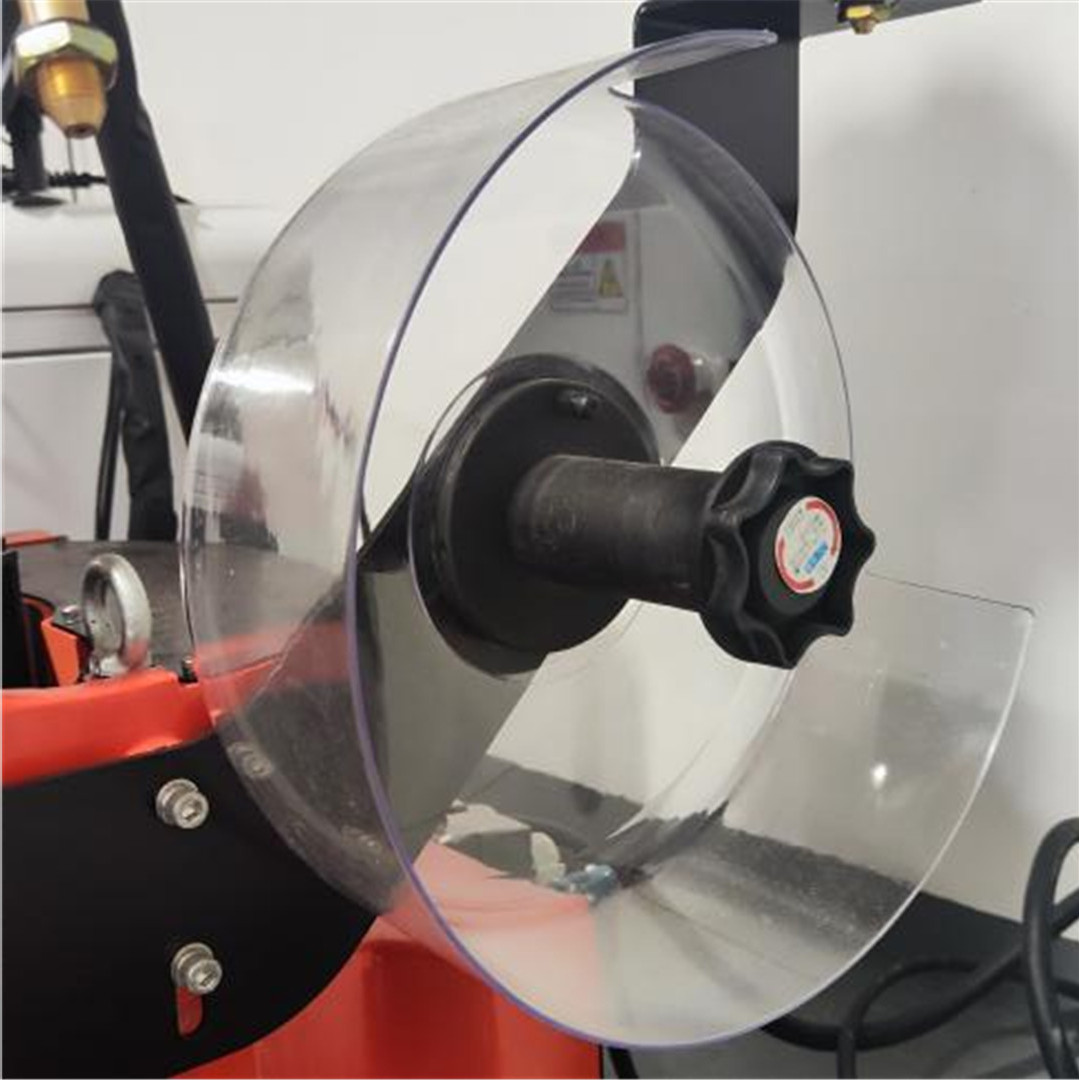

შედუღების მავთულის მიმწოდებელი
მას აქვს მავთულის უწყვეტი მიწოდების რეჟიმი, მავთულის სტაბილური მიწოდება, მავთულის სტაბილური მიწოდება, შესავსები მავთულის შევსების სიჩქარის რეგულირება და შედუღებული მავთულის შეკუმშვის კონტროლის ფუნქცია, რაც ეფექტურად უშლის ხელს მავთულის მიწებებას.
● ლაზერული წყარო (Raycus,Max,JPT,IPG სურვილისამებრ)
● მაღალი გარჩევადობის CCD მონიტორი
● მეხსიერების ღილაკები (შესაძლებელია 3 შედუღების სადგურის აღდგენა)
● ახალი შავ-თეთრი კარადა (ლაზერული და წყლის გაგრილების სისტემა ერთში)

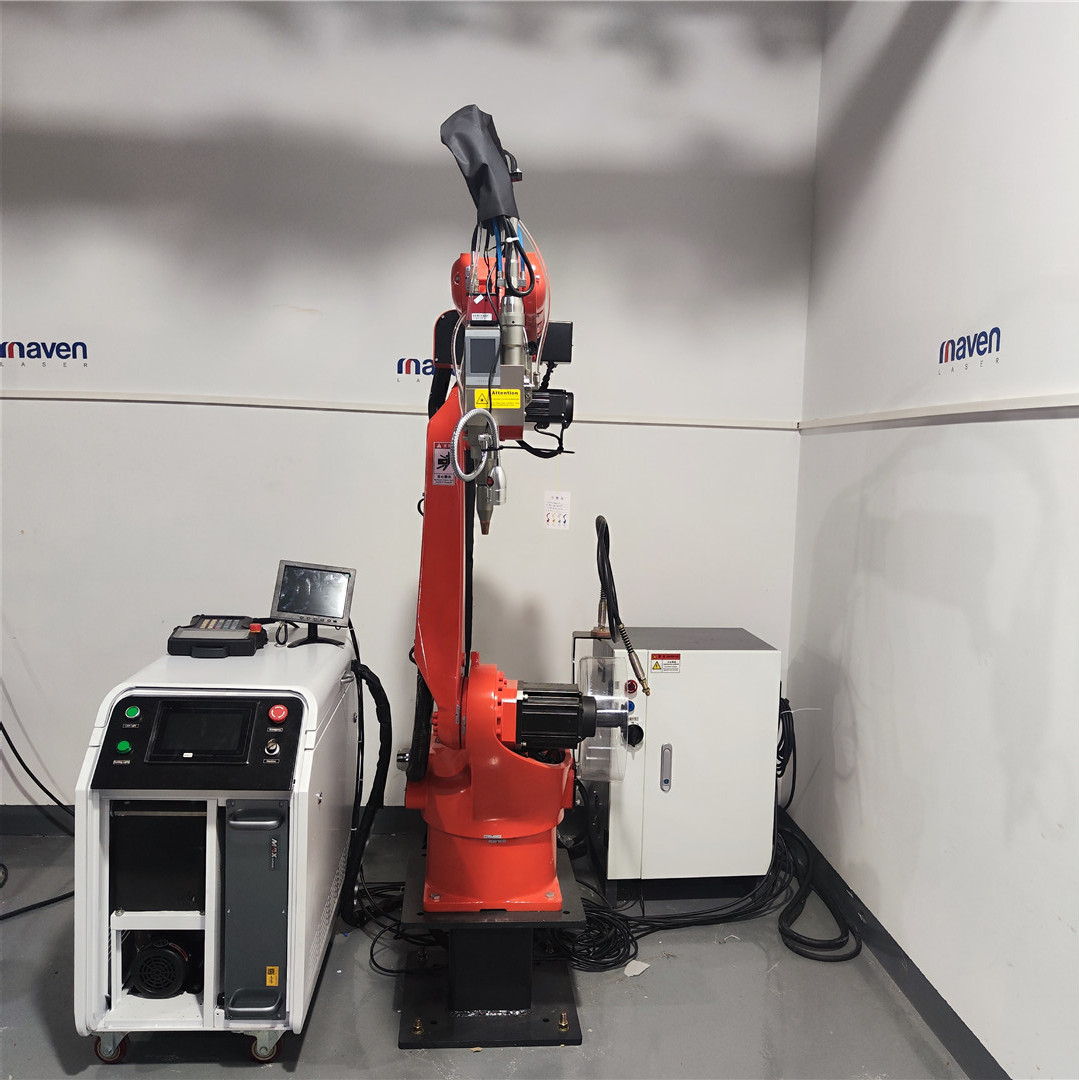

● რობოტული მანქანის კორპუსი
● რობოტული ლაზერული შედუღების აპარატის მართვის კაბინეტი
● მაღალი სიზუსტის რობოტის მკლავი
● შედუღების მასალის შეუზღუდავი ზომა
● დიაგრამების პედლები მარშრუტის დიაგრამების შექმნას ბევრად აადვილებს
● მოქნილი არსებული ავტომატიზაციის ხაზით
| MLA-W-A01 | MLA-WA02 | |
| კონტროლერი | 6 | 5 |
| მაქსიმალური გამტარუნარიანობა | 10 | 10 |
| რეა (მმ) | 1468 წელი | 1468 წელი |
| განმეორებადობა | ±0.08 | ±0.08 |
| მოძრაობის დიაპაზონი (°) | ||
| J1 ღერძი | ±170 | ±170 |
| J2 ღერძი | ±80～-90 | ±80～-90 |
| J3 ღერძი | ±85～-90 | ±85～-90 |
| J4 ღერძი | ±180 |
|
| J5 ღერძი | ±130～-105 | ±130～-105 |
| J6 ღერძი | ±350 | ±350 |
| მაქსიმალური სიჩქარე (°/წმ) | ||
| J1 ღერძი | 190 | 190 |
| J2 ღერძი | 140 | 140 |
| J3 ღერძი | 140 | 140 |
| J4 ღერძი | 220 |
|
| J5 ღერძი | 150 | 150 |
| J6 ღერძი | 320 | 320 |
| საკონტროლო კაბინეტი | ||
| ტიპი A1 ან ტიპი A2 | ||
| მექანიკური წონა (კგ) | ||
|
| 161 | 159 |
| ინსტალაციის პირობები | ||
| მიწაზე, ინვერსიული, სრიალზე დამონტაჟებული | ||
| ოპერაციული პირობები | ||
გარემოს ტემპერატურა: 0-40℃
გარემოს ტენიანობა: ჩვეულებრივ 75%-ზე დაბალი RH (ყინვის ფენომენის გარეშე), 90%-ზე დაბალი RH მოკლევადიანი პერიოდით (1 თვის განმავლობაში)
ვიბრაციის აჩქარება:: 4.9 მ/წმ2 (0.5 გ) ან ნაკლები
შენიშვნა: 1. მოკლე მანძილებზე გადაადგილებისას შესაძლოა თითოეული ღერძის მაქსიმალური სიჩქარე ვერ იქნას მიღწეული.
2. გთხოვთ, მიუთითოთ, თუ შეკვეთას თავდაყირა ან გვერდზე დამონტაჟებულ მდგომარეობაში აკეთებთ.
1. რეჟიმის გადამრთველი
2. საგანგებო გაჩერება
3. ეკრანის ჩვენება
4. ფიზიკური გასაღებები
5. MPG (ხელით პულსის გენერატორი)
6. მოწყობილობის ჩართვა
